一、结构与用途 Sturcture and Use
|
|
|

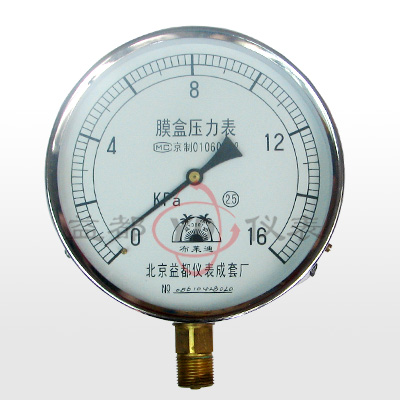

不锈钢膜盒压力表适应用于锅炉通风和气体介质的微压和负压。普通膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。本仪表可以就地安装并现场指示。
仪表由测量系统、传动指示机构和外壳等组成。仪表的工作原理基于波纹膜盒在被介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆——齿轮传动机构的传动并予放大．由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。 |
The stainless steel film pressure meter is suit the boiler aeration and gas tiny pressure or negative plessure. The original fiIm pessure meter can be test the micro pressure or negative pressure which not corrupt action,and no explode danger. This meter can be set on place and note on time.
The meter buildup with test system, transmit note structure, and body. The meter work principle is the liberty head generate elastic distortion and been zoom out for stem-gear transmitter framework. And note by the gear finger on the scale table. |
|
|
|
二、技术参数 Technique parameter
|
|
|
名称
Name |
型号
Model |
测量范围(MPa)
Test range |
准确等级
Accuracy grade |
连接螺纹
Joint screw |
膜盒压力表
Film pressure meter
不锈钢膜盒压力表
stainless steel film pressure meter
耐震膜盒压力表
anti-vibration film box pressure meter |
YE一60(H) |
-l.6～0、-2.5～0、-4～0、-6～0、-10～0、-16～0、-25～0、-40～0、-60～0、0～1.6、2.5、4、6．10、25、40、60、±0.8、±1.2、±2、±3、±5、 ±8、±12、±20、±30 |
1.5 |
M14×1.5 |
YE-75(H)
YE—l00(H)
YE一150(H)
YE-100N
YE-150N
YE—150Z |
1.5
1.6 |
M20×1.5 |
|
型号表示 Model express
|
代号 Code name |
说明 Illusion |
|
Y |
压力表 Pressure table |
|
E |
膜盒 Film box |
|
I |
表盘直径Table diameter: 40mm、60mm、100mm、150mm |
|
H |
全不锈钢 Full stainless steel |
|
Z |
轴向 Axis |
|
N |
耐震 Anti-vibration |
|
|
|
